前桥

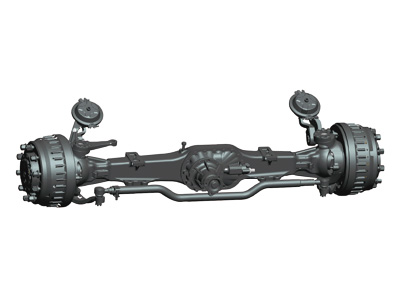

4吨级转向驱动桥

4吨级转向驱动桥

QT205Q型 —本产品是为中型全驱动越野商用车克服山区恶劣路况而设计开发的4吨级轮边减速前转向驱动桥。

产品特点

该产品主要特点为:承载高、质量轻、结构紧凑、高通过性、动力强劲、维修简便等。研制的新一代变截面整体铸造桥壳合理优化,承载大,质量轻、性能优越;轮边油润滑和油压释放技术的应用大大降低了轮端系统的故障率;采用双级减速系统,主减速器、桥包尺寸得到有效减少,极大地增加了车辆的通过性;传动系统全新优化升级使该产品动力十足,稳定、可靠;各种新材料的应用及核心技术的融入使该产品领跑国内中型转向驱动桥市场,满足国内外客户需求。

产品参数

项    目  Item 参    数  Parameters
额定轴荷 Rated Axle Loading (t) 4.2
轮距 Track(mm) 1860
簧距 Spring Center Distance(mm) 850
速比 Speed Ratio 5.8
制动器规格 Brake Size Φ400×130
主销中心距 Kingpin Center Distance(mm) 1608
轮胎螺栓分布圆直径 Wheel Bolt PCD(mm) Φ335
轮胎定心方式 Tire Centering Method(mm) 中心孔
螺栓规格及数量 Bolt Size and Quantity(mm) 10×M22×1.5
最大转向角(内/外)  41°/31°
